Selasa, 17 Disember 2013

MEMBINA SET BUMBUNG 16 X 10 KAKI.

MEMBINA SET BUMBUNG 16X10 KAKI.

Pada kali ini saya akan memaparkan satu projek menyiapkan set bumbung awning zink bersaiz 16 x 10 kaki di sebuah rumah semi D di Presint 10 Putrajaya. Sebelum itu saya ingin mengucapkan berbanyak terima kasih kepada Pn Tini yang sudi menghubungi saya dan memberi kepercayaan untuk menyiapkan projek ini.
                Projek ini telah dijalankan pada 8 Disember 2013 setelah beberapa kali sesi penyelarasan hari dilakukan. Pada dasarnya projek ini tidak memerlukan banyak masa memandangkan kerja-kerja awal penyiapan dilakukan di luar tapak projek. Saya hanya memasang set tersebut setibanya sampai di lokasi.
               Berikut adalah beberapa foto disepanjang projek tersebut;


Foto dari projek di Putrajaya Presint 10.

Sabtu, 23 November 2013

MEMBINA DINDING DEPAN TADIKA.




MEMBINA DINDING DEPAN TADIKA.
Projek ini adalah lanjutan dari projek terdahulu setelah pemasangan awning polycarbonat depan tadika siap. Ia adalah satu projek berterusan dengan tempoh yang panjang .Tujuan ialah bagi menyiapkan ruang yang bebas dari tempias hujan dan panas bagi tujuan aktiviti tadika . Tetulang dinding dibina dari besi 2 x 2 inci dengan ketebalan 1 mm dan tiang asas menggunakan besi lebih tebal 1.2 mm dengan saiz yang sama.
                Manakala dindingnya diperbuat dari gentian ceiling asbestos yang lazimnya orang gunakan bagi membuat ceiling rumah. Terdapat 2 sais ceiling di pasaran iaitu 2 x 5 kaki dan 4 x 4 kaki. Setiap ceiling akan dilekatkan kepada tetulang besi dengan menggunakan gam khas yang sangat kuat dan mampu memegang ceiling bersama besi dengan cukup baik. Walaupun mengambil sedikit masa untuk mengering namun hasilnya sangat memuaskan.
                 Kemasan lantai akhirnya disempurnakan dengan kemasan cat khas untuk lantai yang tahan air (akua paint) dengan warna merah hati.
                 Akhir sekali 2 set lampu kalimantang dipasang pada bumbung dan satu set kipas industri dipasang bagi memberi keselesaan kepada pelajar dan guru .Wiring juga disempurnakan dengan jayanya dengan menitikberatkan soal keselamatan dengan memasang conduet bagi mengelakkan litar pintas berlaku memandangkan struktur asas hampir keselurukan adalah dari besi.

Ruang depan yang terdedah tempias hujan dan panas.

Keadaan sebelum ubahsuai dilakukan.
Ruang sisi tepi paling  terdedah kepada hujan dan panas. Tetulang dinding telah mula dipasang.
Ruang depan yang telah siap dipasang dinding .
Dinding sisi telah mula dipasang,
Pemasangan sampai ke tingkat kedua



Dinding sisi kanan dipasang dinding hanya satu tingkat sahaja.
Lantai di cat merah hati.
Lantai simen yang telah dicat dengan cat lantai khas tahan air.

RAK BUKU.

RAK BUKU.
Projek kali ini ialah menyiapkan set rak buku/kitab bagi kegunaan surau. Lokasi ialah surau Desa Anggerik, Nilai, N.Sembilan. Tarikh projek ialah 23.9.2013.
Peralatan diperlukan;
1) Papan plywood tebal 10 mm
2)Gam silikon khas untuk kayu
3)Paku
4)Tukul
5)Gergaji mesin
6)Handrill
7)Grinder (dengan mata potong papan)
Berikut adalah beberapa gambar di sepanjang proses tersebut:

Memotong papan menggunakan alat grinder dengan mata kayu.


Papan dipotong mengikut ukuran khas.

Gam kayu yang tahan diguna bagi memegang papan dengan lebih kuat.





Gam papan atas dan bawah.


Peringkat terawal proses ,papan dipasang dengan teliti.
Mengukur sebelum dipotong.

Beberapa peralatan yang diguna semasa pembuatan dilakukan.

Tukul, Mesin gergaji besi(vertikal), grinder, gam kayu, tape pengukur dan handrill machine.

Dua set rak buku yang telah siap .

Menunggu untuk proses mengecat.

Berikut adalah gambar rak yang telah siap dipasang pada ruang hadapan surau.

Rak buku di susun bersama kitab suci dan buku-buku tafsir lain.

Ruang atas juga boleh berfungsi sebagai para.
Pandangan depan rak buku yang telah siap dipasang .




Selasa, 29 Oktober 2013

Batu Bata Ringan (AAC/CLC)



Bata ringan adalah batu bata yang memiliki berat jenis lebih ringan daripada bata pada umumnya.
Bata ringan dikenal ada 2 (dua) jenis: Autoclaved Aerated Concrete (AAC) dan Cellular Lightweight Concrete (CLC). Keduanya didasarkan pada gagasan yang sama iaitu menambahkan gelembung udara ke dalam mortar akan mengurangi berat bata yang dihasilkan secara drastik. Perbezaan bata ringan AAC dengan CLC dari segi proses pengeringan iaitu AAC mengalami pengeringan dalam oven autoklaf bertekanan tinggi sedangkan bata ringan jenis CLC yang mengalami proses pengeringan semulajadi. CLC sering disebut juga sebagai Non-Autoclaved Aerated Concrete (NAAC).

Sejarah Bata Ringan

Bata ringan AAC ini pertama kali dikembangkan di Sweden pada tahun 1923 sebagai alternatif material bangunan untuk mengurangi penggondolan hutan. Bata ringan AAC ini kemudiannya dikembangkan lagi oleh Joseph Hebel di Jerman di tahun 1943. Di Indonesia bata ringan mulai dikenal sejak tahun 1995, saat didirikannya Pabrikasi AAC di Karawang, Jawa Barat.

Bata Ringan AAC

Bata ringan AAC adalah bata selular dimana gelembung udara yang ada disebabkan oleh reaksi kimia, adunan AAC umumnya terdiri dari pasir kwarsa, simen, kapur, sedikit gypsum, air, dan alumunium pasta sebagai bahan pengembang (pengisi udara secara kimia).
Setelah adunan tercampur sempurna, ia akan mengembang selama 7-8 jam. Alumunium pasta yang digunakan dalam adonan tadi, selain berfungsi sebagai pengembang ia berperanan dalam mempengaruhi kekerasan bata. Kuantiti aluminium pasta ini berkisar 5-8 peratus dari adunan yang dibuat, bergantung kepada kepadatan yang diinginkan.
Adunan bata aerasi ini lantas dipotong mengikut ukuran yang sesuai. Adunan bata aerasi yang masih mentah ini, kemudian dimasukkan ke autoclave chamber atau diberi wap panas dan diberi tekanan tinggi. Suhu di dalam autoclave chamber sekitar 183 darjah celsius. Hal ini dilakukan sebagai proses pengeringan atau pematangan.
Saat pencampuran pasir kwarsa, simen, kapur, gypsum, air, dan alumunium pasta, terjadi reaksi kimia.Serbuk alumunium bertindakbalas dengan kalsium hidroksida yang ada di dalam pasir kwarsa dan air sehingga membentuk hidrogen. Gas hidrogen ini membentuk gelembung-gelembung udara di dalam campuran bata tadi. Gelembung-gelembung udara ini menjadikan volumenya menjadi dua kali lebih besar dari volume asal. Di akhir proses pengembangan atau pembusaan, hidrogen akan terlepas ke atmosfera dan segera digantikan oleh udara. Rongga-rongga udara yang terbentuk ini akan membuat bata ini menjadi ringan.

Bata Ringan CLC



Bata ringan CLC adalah bata selular yang mengalami proses rawatan secara alami, CLC adalah bata konvensional yang mana agregat kasar (kerikil) diganti dengan gelembung udara, dalam prosesnya mengunakan busa organik yang sangat stabil dan tidak ada reaksi kimia ketika proses pencampuran adunan, foam/busa berfungsi hanya sebagai media untuk membungkus udara.
Fabrikasi dan peralatan yang digunakan untuk menghasilkan CLC juga standard, sehingga penghasilan  dengan mudah dapat pula diintegrasikan ke dalam fabrikasi bata konvensional. Hanya pasir, semen, air dan foam yang digunakan dan kepadatan yand didapatkan dapat disesuaikan mulai dari 350 kg/m³ sampai 1800 kg/m³ dan kekuatan dapat juga dicapai dari serendah 1.5 sampai lebih 30 N/mm².
Pada CLC Gelembung udara didalam bata benar-benar terpisah satu sama lain, sehingga penyerapan air jauh lebih sedikit dan baja tidak perlu dilapisi dengan lapisan anti korosi, bata dengan kepadatan diatas 1200 kg/m3 juga tidak memerlukan plaster, seperti pada AAC, hanya cukup di cat saja. Penyerapan air lebih rendah daripada di AAC dan masih cukup baik dibandingkan dengan bata konvensional.
CLC sama halnya dengan beton konvensional kekuatan akan bertambah seiring dengan waktu melalui kelembapan semulajadi  pada tekanan atmosfera saja. Meskipun tidak seringan AAC, CLC tetap menawarkan penurunan berat bahan yang cukup besar dibandingkan dengan bata konvensional dan isolasi thermal 500% lebih tinggi dan tahan api.
Kerana sangat praktikal maka bata CLC menawarkan banyak ruang lingkup pengaplikasian, mulai dari isolasi atap rumah pada kepadatan serendah 350 kg/m³ sampai dengan penghasilan panel dan lantai bata dengan kepadatan 1800 kg/m³.

Sumber: Wikipedia
Awning, pagola dan grill@blogspot.com

Batu Bata RINGAN/AAC Block @ CLC

Pada masa lalu, material yang utama yang digunakan sebagai pasangan dinding adalah batu bata yang diperbuat dalam tanah merah yang dibakar. Seiring dengan perkembangan zaman, maka muncul pelbagai alternatif lainnya. Dan ketika ini, material untuk pemasangan dinding yang sedang popular selain batu bata adalah AAC Block atau Bata Ringan.
Apakah kelebihan dan kekurangan batu  bata ringan? Berikut adalah huraiannya.

Kelebihan Batu Bata :
  1. Tidak memerlukan kemahiran yang tinggi dan teknikal semasa pemasangan
  2. Ukurannya yang kecil memudahkan untuk pengangkutan  atau membentuk struktur binaan yang kecil
  3. Kos bahan adalah rendah
  4. Mudah diperolehi dari pembekal atau kedai hardware
  5. Tidak perlu perekat yang khusus cukup dengan simen biasa

Kekurangan Batu Bata :
  1. Sukar membina struktur yang kemas dan rapi.
  2. Ruang senggang antara satu sama lain kelihatan ketara terutama pada perekat simen agak jelas.
  3. Kualiti batu bata tidak seragam dan ukuran antara satu sama lain juga banyak perbezaan menyebabkan banyak pembaziran semasa pemasangan.
  4. Akibat dari faktor kerumitan di atas maka banyak simen diperlukan untuk kerja-kerja finishing di akhirnya dan kos simen  semasa kerja plaster akan meningkat.

Kelebihan AAC Block (Bata ringan) :
  1. AAC Block atau singkatan dari Autoclaved Aerated Concrete Block memiliki ukuran dan kualiti yang seragam sehingga dapat  menghasilkan pasangan bata yang rapi.
  2. Tidak memerlukan senggang yang luas sehingga menjimatkan penggunaan perekat/simen.
  3. Lebih ringan dari pada bata biasa dengan itu ia mengurankan beban berat pada truktur beam dan tiang. Ia juga memudahkan dari segi pengangkutan .
  4. Bentuk bata yang lebar menyebabkan kerja-kerja pemasngan lebih cepat dan menjimatkan kos dan masa
  5. Tidak memerlukan plasteran yang tebal, umumnya ditentukan hanya 2.5 cm sahaja.
Kekurangan AAC Block (Bata ringan) :
  1. Karena ukurannya yang besar, untuk ukuran yang tidak sepadan, ia akan membuatkan pembaziran yang lebih besar.
  2. Perekat yang digunakan perlulah disesuaikan dengan ketentuan pembinaannya. Umumnya adalah simen segera yang telah sedia berada dipasaran.
  3. Memerlukan pekerja mahir dalam bidang ini bagi mengelakkan pembaziran dan mutu pemasangan yang rendah.
  4. Jika terkena air, maka untuk menjadi benar-benar kering diperlukan waktu yang lebih lama dari bata biasa. Jika kerja plaster dilakukan pada ketika batu bata basah maka akan kelihatan timbul tompok kekuningan pada  plasteran  akibat dari air dalam bata tersebut.
Dalam mencari kesempurnaan perlu ada kepada kepelbagaian dalam menentukan mana satu yang terbaik. Walaubagaimana pun kedua-duanya bermanafaat kepada kita asalka cara dan teknik yang betul tinggal lagi keutamaan mana yang kita pilih, kos atau teknik yang utama.Semoga huraian ini mampu memberi anda sedikit ilmu untuk di pergunakan sebelum membuat keputusan terbaik.
                                                                        Awming ,pagola dan grill@blogspot.com

Jumaat, 12 Julai 2013

MEMBUAT PAGAR RUMAH PT5368

MEMBUAT PAGAR RUMAH PT5368

MEMANDANGKAN PAGAR RUMAH TELAH DIPINDAHKAN KE RUMAH LAIN MAKA PINTU BARU PERLU DIGANTI LAIN. PROJEK MEMBUAT TELAH DIRANCANG DENGAN TELITI SEJAK AWAL SEBELUM DIMULAKAN . MENGAMBIL KIRA DESIGN SENDIRI DAN KOS BAHAN BESI MAKA PROJEK INI DIMULAKAN DENGAN JIWA TENANG DENGAN HARAPAN HASILNYA JUGA KELAK LEBIH BAIK!
              MENGGUNAKAN BESI 2X3 SEBAGAI TERAS DAN BESI 1X2 SEBAGAI STRUKTUR KERANGKA. KOS DIBELANJAKAN SEBANYAK RM450. KOS BARANG AGAK MAHAL SEBAB MENGGUNAKAN BESI AGAK TEBAL BAGI MENJADIKAN STRUKTUR PAGAR LEBIH KUKUH DAN MUDAH DIWELDING.

LANGKAH PERTAMA MEMOTONG BESI PADA SUDUT 45 DARJAH PADA SETIAP SUDUT.

BESI 2X3 TEBAL 1.2MM SEBAGAI TIANG KERANGKA DAN PALANG /TERAS.
KERANGKA PAGAR SIAP DIWELDING
BESI PALANG DISUSUN SEMENTARA SEBELUM DIWELDING KEKAL
PAGAR DI PASANG SEMENTARA SAMBIL MENCARI POSISI KETINGGIAN YANG SESUAI.
PERBEZAAN PAGAR LAMA DAN PAGAR BARU.
PAGAR BARU YANG TELAH SIAP DIPASANG.
                   ALHAMDULILLAH, AKHIRNYA SIAP JUGA PAGAR YANG DIRANCANG NAMUN BEGITU MASIH ADA RUANG LAGI YANG PERLU DI TOUCH UP KEMUDIAN SEPERTI CAT DAN STOPPER.




MEMBINA JALAN ALTENATIF / MASUK

2) MEMBINA JALAN ALTENATIF / JALAN MASUK DARI BELAKANG.

PROJEK INI MELIBATKAN 3 PROJEK KECIL;
1) MEMBINA STRUKTUR KONKRIT MENUTUP LONGKANG SEBAGAI JALAN
2) MEMBINA TEMBOK PAGAR BELAKANG RUMAH
3) MEMASANG PINTU PAGAR BELAKANG

TARIKH :16/6/2013

PEMBINAAN PENGHADANG JALAN DI HADAPAN RUMAH TELAH MENYEBABKAN KAWASAN PARKIR YANG SEJAK LEBIH 7 TAHUN LEPAS DIGUNAKAN TELAH TERHALANG . INI MENYEBABKAN KAWASAN DEPAN RUMAH SESAK TERUTAMA DI AWAL PAGI SEWAKTU IBUBAPA MEMGHANTAR ANAK KE SEKOLAH. KEADAAN BERTAMBAH RUMIT DENGAN PELAJAR YANG RATA-RATANYA BERKERETA KE USIM JUGA BERKONGSI TEMPAT PARKIR YANG SAMA.
        JUSTERU ITU KAMI TERPAKSA MEMIKIRKAN CARA LAIN UNTUK MEMINIMUMKAN SEBARANG RISIKO YANG MUNGKIN BERLAKU DENGAN MEMBINA JALAN ALTENATIF LAIN IAITU MEMBINA JALAN MASUK DARI BELAKANG.


BAHAN PEMBINAAN TIBA DI BELAKANG
PANDANGAN DARI SISI BELAKANG SEBELUM KERJA BERMULA
PANDANGAN ATAS SIMEN TUA BASAH
MEMASANG BATA SEBAGAI TIANG TEMBOK SEBALAH KANAN

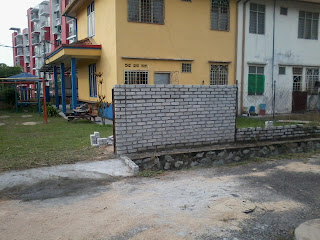

PANDANGAN SISI DEPAN SETELAH BATA SEPARUH  SIAP DIPASANG
PANDANGAN DARI SISI BELAKANG

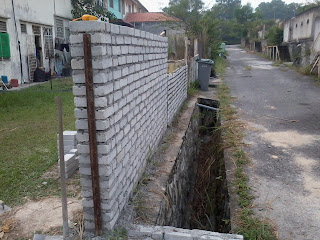

PANDANGAN SISI TEPI BATA HAMPIR SIAP DIPASANG
PAGAR PINTU SIAP DIPASANG
ALHAMDULILLAH , AKHIRNYA SIAP JUGA PINTU BELAKANG DIPASANG DAN KERETA BOLEH MASUK DAN PARK DENGAN MUDAH. NAMUN BEGITU TEMBOK BELUM SIAP SEPENUHNYA DI MANA BATA PERLU MELALUI PROSES PLASTER .

  * INFO LANJUT SILA KE RUANGAN PROJEK TERKINI.

MEMASANG AWNING BUMBUNG BENTUK A.

PROJEK TERBARU BERMULA PADA AWAL FEBRUARY 2013 ,IAITU MEMASANG SET AWNING BUMBUNG BENTUK A DI RUMAH PT 5368 JALAN BBN 9/1, DESA ANGGERIK, 71800 NILAI, N.SEMBILAN.  KOS YANG DIBELANJAKAN UNTUK MEMBELI BARANG SAHAJA BERJUMLAH DALAM ANGGARAN  RM3800 . BUMBUNG BENTUK A MENGGUNAKAN LEBIH BANYAK BESI DAN BANYAK KERJA PEMOTONGAN PERLU DILAKUKAN BERBANDING BENTUK FLAT. GUTTER JUGA PERLU DIPASANG DI SISI KANAN DAN KIRI BUMBUNG BAGI MENGELAKKAN AIR HUJAN JATUH KE RUMAH SEBELAH.
                       BAGAIMANA PUN FIZIKALNYA KELIHATAN LEBIH MENARIK BERBANDING BENTUK RATA JADI PASTILAH KOS BURUHNYA LEBIH TINGGI.

BERIKUT ADALAH GAMBAR-GAMBAR DI AWAL PEMBINAAN:

Bina Palang Utama dengan besi 4x4 inci seperti di atas.
Besi 3x2 inci di potong untuk membina palang bentuk A.
Besi bumbung A dipasang satu persatu di atas palang utama sebelum di welding.
Pemasangan bumbung bermula dari depam ke belakang bagi memudahkan penyelarasan posisi bumbung depan.
Pandangan sudut bawah. Kelihatan rabung dipasang sebelum bumbung kiri siap supaya tidak perlu memijak bumbung.
Pandangan depan
PADA PERINGKAT INI HAMPIR 99% SIAP. ALHAMDULILLAH PROJEK DAPAT DILAKUKAN DENGAN SELAMAT DAN BERJALAN LANCAR HANYA FAKTOR MASA MENYEBABKKAN PROJEK LEWAT DISIAPKAN. MAKA DAPATLAH BERTEDUH DARI HUJAN PANAS PADA WAKTU-WAKTU TERTENTU.

* INFO LANJUT SILA KE RUANGAN PROJEK-PROJEK TERKINI.
